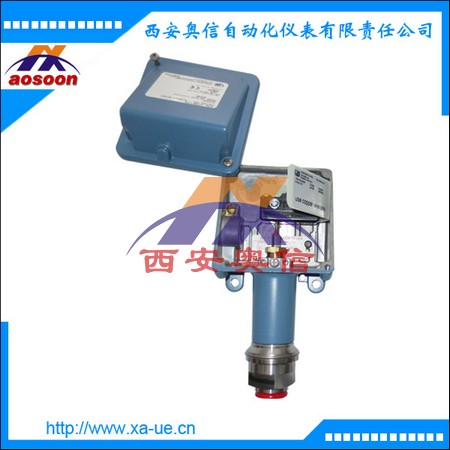

仪器名称：美国UE压力开关H100-171不锈钢压力开关
产品品牌：
仪器类别：压力开关
市场价格：洽谈元/台
人气：160
咨询电话：029-88651096 88638823
在线业务在线业务在线业务在线业务

::产品简介::

应用
·泵和压缩机
·流体动力/液压设备
·临界处理装置功能的极限保护
·防火系统
·热跟踪和低温保护
·温度控制系统
性能特点
● 满足UL list 和 cUL 认证以及CE 标准
● 单点输出（SPDT 或DPDT）
● 焊接不锈钢膜片
● 水柱级低压和差压开关
● 多种可选择的传感材料可满足各种腐蚀性介质的需求
● 光洁的不锈钢卫生级别的接口
● ***宽的死区可调可满足泵类需求
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160℉(-18 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%
设定点重复性温度开关：为可调范围的±1%；
压力开关：15623，15731-15737，171-174，218，270-376，520-535，540-543，
700-706，560-564 型号为可调范围的±1%；190-194，183-189，483-494，544-548，
565-567，610-680，15884 型号为可调范围的±1.5%。
所有压力开关都有内部设定点锁定装置。
抗冲击经10 毫秒、15G 冲击实验后，可重现设定点
抗振动经2.5G、5—500Hz 振动实验后，可重现设定点
外壳铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级符合NEMA 4X 要求。
开关输出一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”
触点电气额定值 15A，125/250/480VAC；H100-15623，15731-15737，15884，20A，125/250/480VAC；
B100-13546 和E100-13545：22A/480VAC。24-30VDC，2A 电阻，1A 电感。125VDC，
0.5A 电阻，.03A 电感。
重量 2—7 磅；（因型号而异）
技术参数
型号可调整设定范围死区 *大压力耐压**
Model Adjustable Set Point Range Deadband Over Range Proof
Low end of range on fall; Pressure* Pressure**
High end of range on rise
psi bar (unless noted) psi mbar psi bar psi bar
Welded 316L stainless steel diaphragm and 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out purposes (NACE MR-
0175 compliant)
焊接316L 不锈钢膜片及1/2”NPTF 压力接口，大尺寸0.72”感压孔
171 1 to 20 68,9 mbar to1,4 0.1 to 1 6,9 to 68,9 500 34,5 1000 68,9
172 2 to 50 0,1 to 3,4 0.1 to 1.5 6,9 to 103,4 500 34,5 1000 68,9
173 4 to 100 0,3 6,9 0.1 to 2.5 6,9 to 172,4 500 34,5 1000 68,9
174 8 to 200 0,6 to 13,8 0.1 to 3.5 6,9 to 241,3 500 34,5 1000 68,9
美国UE开关型号
炉膛负压开关/微压开关
H100-520 H100-521 H100-522 H100-523 H100-524 H100-525
H100-530 H100-531 H100-532 H100-533 H100-534 H100-535
死区可调开关
H100-15737 H100-15623 H100-15731 H100-15732 H100-15733
H100-15734 H100-15735 H100-15736 H100-15884
焊接316L不锈钢膜片开关
H100-171 H100-172 H100-173 H100-174
焊接316不锈钢膜片开关
H100-190 H100-191 H100-192 H100-193 H100-194
H100-490 H100-491 H100-492 H100-493 H100-494
316L不锈钢压力开关
H100-183 H100-184 H100-185 H100-186 H100-188 H100-189
H100-483 H100-484 H100-486 H100-486 H100-488 H100-489
