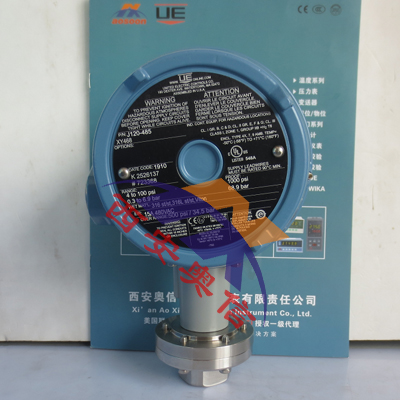

仪器名称：美国UE压力开关J120-483逻辑开关
产品品牌：
仪器类别：压力开关
市场价格：洽谈元/台
人气：140
咨询电话：029-88651096 88638823
在线业务在线业务在线业务在线业务

::产品简介::

UE开关概要
在选择工业用压力、差压或温度开关时，经常要考虑其安全性能，以保护设备和人员的安全性。
120 系列性能特点
● 符合各类标准认证要求，包括 cULus, ATEX & IECEx
● 可选符合俄罗斯、乌克兰以及中国的标准认证要求
● 有参考刻度的内部调整及有防误操作盒盖的外部调整
● 可调旋钮的盖锁|
● 多种传感器材质可选
● 对于强腐蚀场所可选用哈氏合金，蒙乃尔材料
● 大范围可调死区型号
● 易冲洗式传感元件
● 热追踪温度型号
● 大部分的产品可快速供货
技术参数
储存温度：-65 to 160℉(-54～71℃)
环境温度：-58 to 160℉(-50 to 71℃)；36-39 型，520-525 型，540-548 型，701-705 型，15834-15839：0 to 160℉(-17 to 71℃)；820E 型，822E 型：-40 to 160℉(-40 to 71℃) 环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1% ；E121 和E122 型，漂移值小于2%
设定点重复性：温度开关型号B、C 和F：为可调范围的±1%
型号E：为可调范围的±2%
压力型号126-164，S126B-S164B，171-174，270-274，358-376，520-535，540-543，560-564，701-705，15622，15834-15839：为可调范围的±1%；型号450-559：为可调范围的±0.5%；型号36-39，183-194，483-494，544-548，565-567，612-680，15875：为可调范围的±1.5%
抗冲击：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：铝合金压铸壳体（Max.0.4%铜）；环氧树脂涂层；垫圈密封；前标为J，G，F 的开关具有内部设定点锁定功能；前标为B、H、E 的型号则带有防误操作气密铝制刻度盘盒盖；铝合金铭牌
外壳等级：外壳等级为4X。 Class I, Division 1的开关外壳等级为7；ClassII, Division 1开关外壳等级为9。IP66。
开关输出：一个或两个单刀双掷（SPDT）输出；双开关可在调整范围内进行分别设定；除了822E这种型号，它的2号开关只可以设定在1号开关下25％范围内。开关可接成“常开型”或“常闭型”。现在可选H122P型为两个单刀双掷（SPDT）密封开关。H122P可以适用于二个SPDT全密封开关。
触点电气额定值：15A 125/250/480 VAC（标准）除了型号J120-15622，15834-15839，H121-15875为：20A 125/250/480 VAC；H122P；11A 125/250 VAC；B121-13272，B122-13322，E121-13273，E122-13321;22A 480 VAC。电器开关用于直流电源，触点容量将会变小。参考刻度 B，E 和H 型：外部参考刻度；刻度会随范围大小而改变（详见选型表）
型号及参数
型号可调整设定范围死区工作压力耐压**
Model Adjustable Set Point Range Deadband Over Range Proof
Low end of range on fall; Pressure* Pressure**
High end of range on rise range span range span
psi bar psi bar psi bar psi bar
316L stainless steel diaphragm (optional Hastelloy® C or Monel®); Viton® GLT O-Ring (optional Kalrez®, Silicone, Ethylene Propylene, or Aflas®); 316
stainless steel 1/2” NPT (female) pressure connection (optional Hastelloy® C or Monel®), large 0.06” orifice for clean-out purposes. Models 488 and
489 have a 316L stainless steel 1/2” NPT (female) pressure connection (NACE MR-0175 compliant)
483 1 to 20 0,1 to 1,4 0.3 to 2.5 20,7 to 172,4 mbar 500 34,5 1000 68,9
484 2 to 50 0,1 to 3,4 0.3 to 3 20,7 to 206,8 mbar   500 34,5 1000 68,9
485 4 to 100 0,3 to 6,9 0.5 to 6 34,5 to 413,7 mbar   500 34,5 1000 68,9
486 8 to 200 0,6 to 13,8 1 to 11 0,1 to 0,8   500 34,5 1000 68,9
488 50 to 1000 3,4 to 68,9 25 to 125 1,7 to 8,6 2000 137,9 7000 482,6
489 250 to 3500 17,2 to 241,3 50 to 300 3,4 to 20,7 4000 275,8 7000 482,6
