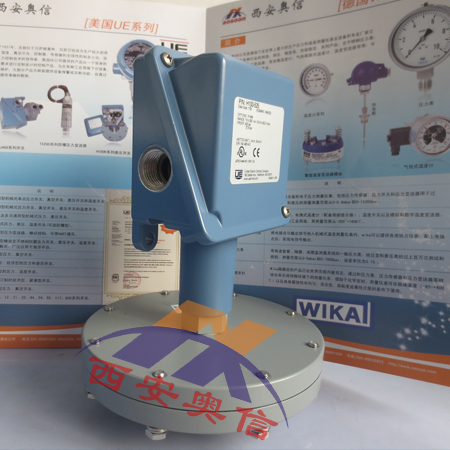

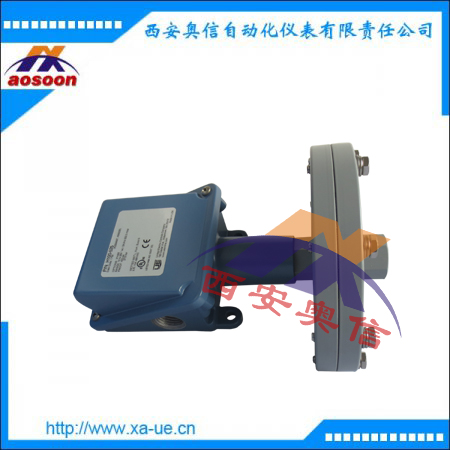

仪器名称：H100-524美国UE压力开关机械式压力开关
产品品牌：
仪器类别：压力开关
市场价格：洽谈元/台
人气：137
咨询电话：029-88651096 88638823
在线业务在线业务在线业务在线业务

::产品简介::

系列描述
压力开关 H100型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
差压开关 H100K型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
温度开关 B100型：直插式；一个单刀双掷输出，内部可调，有参考刻度
　　　　 C100型：直插式，一个单刀双掷输出，内部可调，无参考刻度
　　　　 E100型：温包及毛细管式；一个单刀双掷输出，内部可调，有参考刻度
　　　　 F100型：温包及毛细管式；一个单刀双掷输出，内部可调，无参考刻度
性能特点
● 一个开关量信号输出
● 环氧树脂涂层和铸铝结构的
壳体满足NEMA 4X 的标准
● 设定点锁定防误操作
● 热追踪及防冻保护
● 耐压可达10,000psi(689.5bar)
● 可调整范围
压力:30"Hg Vac 到 5000psi(-1 到344.7bar)
微压:300"wc 真空到250"wc 压力(-746.7 到622.3mbar)
差压:0.2"wcd 到500psid(0.5mbar 到34.5 bar)
温度:-180 到650 ℉(-117.8 到343.3 ℃)
开关选项
0140 金触点，电额定值1安培，125VAC;不适用13545，13546，15623，15731-15884型；
0500 减小死区值，电额定值5安培，125/250VAC,不适用于520-535，13545，13546，15623 15731-15884型，不适用于H100K的540-548
1010 双刀双掷开关，电额定值10安培，125/250VAC，死区和小设定值将增大；不适用于温度开关及H100K的540-548型；
1070 电额定值10安培，125V直流；死区和小设定值将增大；不适用于171-194，483-535，560-567，13545，13546，15623，15731-15884型；
1519 可调死区，电额定值15安培，125/250/480VAC,调节轮仅能增大死区的值，如需要减少，不加此选项；不适用于B100,E100或171-194，483-494，540-567，610-616，51623，15731-15884型
型号及参数
Model Adjustable Set Point Range Deadband Over Range Proof
Low end of range on fall; Pressure* Pressure**
High end of range on rise
“wc mbar “wc mbar psi bar psi bar
Type H100
Buna N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out
purposes (other wetted materials available see page 11)
520 300 Vac to 0 -746,7 to 0 0.2 to 8 0,5 to 19,9 200 13,8 400 27,6
521 10 Vac to 10 -24,9 to 24,9 0.1 to 0.6 0,2 to 1,5 200 13,8 400 27,6
522 50 Vac to 50 -124,5 to 124,5 0.1 to 3 0,2 to 7,5 200 13,8 400 27,6
523 0.5 to 5.0 1,2 to 12,4 0.1 to 0.3 0,2 to 0,7 200 13,8 400 27,6
524 2.5 to 50 6,2 to 124,5 0.1 to 0.8 0,2 to 2,0 200 13,8 400 27,6
525 10 to 250 24,9 to 622,3 0.1 to 6 0,2 to 14,9 200 13,8 400 27,6
