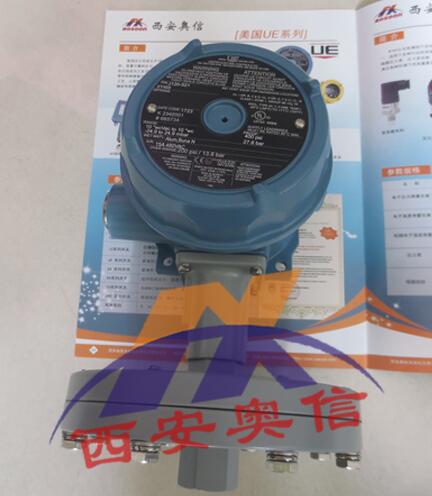

仪器名称：J120-525-XC004美国UE微压开关腐蚀介质专用开关
产品品牌：
仪器类别：压力开关
市场价格：洽谈元/台
人气：229
咨询电话：029-88651096 88638823
在线业务在线业务在线业务在线业务

::产品简介::

防爆压力开关的技术参数　　
1. 测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体　　
2. 外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖　　
3. 外壳等级：符合NEMA 4X要求　　
4. 设定点精度：±1% 　　
5. 切换差：分为可调和不可调两种(参考选型表数据) 　　
6. 重复性误差：<1% 　　
7. 压力接口：标准1/2NPTF内螺纹;可根据现场需要，特殊订制　　
8. 电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制　　
9. 开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行***分别设定;开关可接“常开型”或“常闭型” 　　
10. 环境温度：-40℃～+70℃ 　　
11. 环境湿度：5%～95% 　　
防爆压力开关概述　　
防爆压力开关是以高精度压力传感器作为检测元件，用高稳定电路产生开关信号，实现压力连续测量和开关量控制。具有精度高，迟滞小，响应快，性能稳定可靠，体积小，易操作和安装简便灵活的优点。　　
防爆压力开关可以提供不同的压力，差压，真空和温度范围，同样可以提供不同的连接方式，各种不同的材料以及感压元件类型，正是由于这种灵活的选择方式使得防爆压力开关可广泛应用于各种场所，如化工、石化、炼油、油田、钻井平台，输油管线以及制药等各种工业过程。　　
防爆压力开关的工作原理　　
防爆压力开关是通过坚固的密封壳体将接线触点密闭在坚固空间中达到隔爆的效果。　　
防爆压力开关工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。防爆压力开关按原理可分为机械防爆压力开关和电子防爆压力开关，机械式中又分为普通的和密封型。　
型号及参数
Model Adjustable Set Point Range Deadband Over Range Proof
Low end of range on fall; Pressure* Pressure**
High end of range on rise
“wc mbar “wc mbar psi bar psi bar
Type J120
Buna N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out
purposes (other wetted materials available see page 11)
520 300 Vac to 0 -746,7 to 0 0.2 to 8 0,5 to 19,9 200 13,8 400 27,6
521 10 Vac to 10 -24,9 to 24,9 0.1 to 0.6 0,2 to 1,5 200 13,8 400 27,6
522 50 Vac to 50 -124,5 to 124,5 0.1 to 3 0,2 to 7,5 200 13,8 400 27,6
523 0.5 to 5.0 1,2 to 12,4 0.1 to 0.3 0,2 to 0,7 200 13,8 400 27,6
524 2.5 to 50 6,2 to 124,5 0.1 to 0.8 0,2 to 2,0 200 13,8 400 27,6
525 10 to 250 24,9 to 622,3 0.1 to 6 0,2 to 14,9 200 13,8 400 27,6
