工作原理
工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160℉(-18 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%
设定点重复性 温度开关：为可调范围的±1%；
压力开关：15623，15731-15737，171-174，218，270-376，520-535，540-543，
700-706，560-564 型号为可调范围的±1%；190-194，183-189，483-494，544-548，
565-567，610-680，15884 型号为可调范围的±1.5%。
所有压力开关都有内部设定点锁定装置。
抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点
外壳 铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级 符合NEMA 4X 要求。
开关输出 一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”
触点电气额定值 15A，125/250/480VAC；H100-15623，15731-15737，15884，20A，125/250/480VAC；
B100-13546 和E100-13545：22A/480VAC。24-30VDC，2A 电阻，1A 电感。125VDC，
0.5A 电阻，.03A 电感。
重量 2—7 磅；（因型号而异）
系列描述

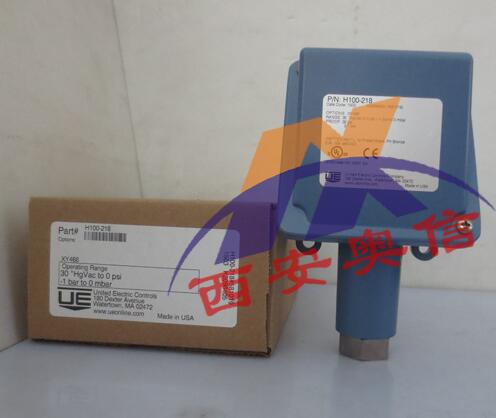

压力开关 H100型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
差压开关 H100K型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
温度开关 B100型：直插式；一个单刀双掷输出，内部可调，有参考刻度
C100型：直插式，一个单刀双掷输出，内部可调，无参考刻度
               E100型：温包及毛细管式；一个单刀双掷输出，内部可调，有参考刻度
               F100型：温包及毛细管式；一个单刀双掷输出，内部可调，无参考刻度
开关选项
0140 金触点，电额定值1安培，125VAC;不适用13545，13546，15623，15731-15884型；
0500 减小死区值，电额定值5安培，125/250VAC,不适用于520-535，13545，13546，15623 15731-15884型，不适用于H100K的540-548
1010 双刀双掷开关，电额定值10安培，125/250VAC，死区和*小设定值将增大；不适用于温度开关及H100K的540-548型；
1070 电额定值10安培，125V直流；死区和*小设定值将增大；不适用于171-194，483-535，560-567，13545，13546，15623，15731-15884型；
1519 可调死区，电额定值15安培，125/250/480VAC,调节轮仅能增大死区的值，如需要减少，不加此选项；不适用于B100,E100或171-194，483-494，540-567，610-616，51623，15731-15884型
