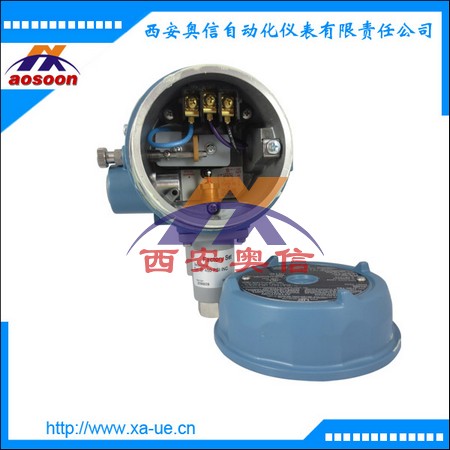

防爆压力开关的工作原理 　　
防爆压力开关是通过坚固的密封壳体将接线触点密闭在坚固空间中达到隔爆的效果。防爆压力开关工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。防爆压力开关按原理可分为机械防爆压力开关和电子防爆压力开关，机械式中又分为普通的和密封型。
性能特点：
● Class I, Div. 1 & 2, (Zone 1)
Class II, Div. 1 & 2
Class III
● 能符合多个国家地区的认证要求
● 有一个或二个单刀双掷（SPDT）开关，可选双刀双掷（DPDT）开关
● 双端电器接口输出，方便连线
● 端子接线
● 焊接膜片或波纹管
● 超低压力范围
防爆压力开关的功能特点 　　
1. 防爆压力开关性能稳定可靠 　
2. 结构简单，无可拆卸部件 　
3. SPDT或DPDT输出 　　
4. 铸铝外壳，可选防爆 　　
5. 多种压力及电气接口可选 　　
6. 防爆压力开关具有控制功能; 　　
7. 防爆压力开关采用压力传感器; 　　
8. 开关信号可靠; 　　
9. 比机械压力开关精度高，响应快; 　　
10. 防爆压力开关便于现场安装设定和调试 　　
11. 全密封型快速干接点开关，带有端子盒 　　
12. 连续调节; 调节无死区，零点到满量程设定任意调整; 　　
13. 防爆压力开关适合各类工业现场能够理想的替代国外同类产品 　　
14. 多种不同类型的传感组件材料，包括焊接不锈钢膜片及波纹管。 　　
防爆压力开关的技术参数 　　
1. 测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体 　　
2. 外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖 　　
3. 外壳等级：符合NEMA 4X要求 　　
4. 设定点精度：±1% 　　
5. 切换差：分为可调和不可调两种(参考选型表数据) 　　
6. 重复性误差：<1% 　　
7. 压力接口：标准1/2NPTF内螺纹;可根据现场需要，特殊订制 　　
8. 电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制 　　
9. 开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行***分别设定;开关可接“常开型”或“常闭型” 　　
10. 环境温度：-40℃～+70℃ 　　
技术参数
型号                  可调整设定范围                          死区                         *大压力                   耐压**
Model       Adjustable Set Point Range            Deadband                  Over Range                Proof
         Low end of range on fall;                                                    Pressure*                Pressure**
                High end of range on rise
              psi          bar (unless noted)         psi                 mbar                 psi          bar          psi       bar
Buna N diaphragm and O-Ring with nickel-plated brass 1/4” NPT (female) pressure connection; Optional Viton diaphragm and O-Ring available
701  1.5 to 30        103,4 mbar to 2,1       1 to 2 68,9 mbar to 0,1 500 34,5 600 41,4
702  3 to 100         0,2 to 6,9                    1 to 4         68,9 mbar to 0,3    500         34,5        600     41,4
703  9 to 300         0,6 to 20,7                  1 to 5         68,0 mbar to 0,3    500         34,5        600     41,4
704  15 to 500       1,0 to 34,5                  2 to 8         0,1 to 0,6               1500       34,5        600     41,4
705  30 to 1000     2,1 to 68,9                  3 to 20       0,2 to 1,4               1500       34,5        600     41,4
