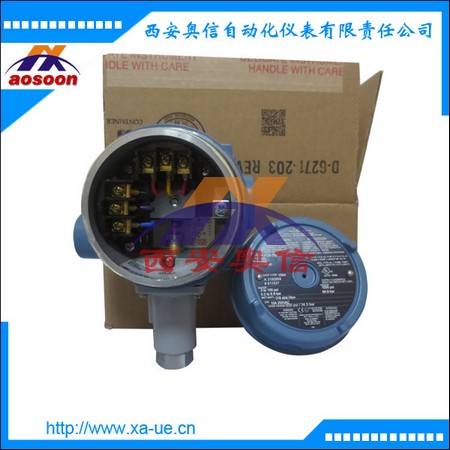

防爆压力开关概述 　　
防爆压力开关是以高精度压力传感器作为检测元件，用高稳定电路产生开关信号，实现压力连续测量和开关量控制。具有精度高，迟滞小，响应快，性能稳定可靠，体积小，易操作和安装简便灵活的优点。 　
防爆压力开关可以提供不同的压力，差压，真空和温度范围，同样可以提供不同的连接方式，各种不同的材料以及感压元件类型，正是由于这种灵活的选择方式使得防爆压力开关可广泛应用于各种场所，如化工、石化、炼油、油田、钻井平台，输油管线以及制药等各种工业过程。 　　
防爆压力开关的工作原理 　　
防爆压力开关是通过坚固的密封壳体将接线触点密闭在坚固空间中达到隔爆的效果。 　　
防爆压力开关工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。防爆压力开关按原理可分为机械防爆压力开关和电子防爆压力开关，机械式中又分为普通的和密封型。 　
性能特点
● 符合各类标准认证要求， 包括cULus, ATEX & IECEx
● 可选符合俄罗斯、乌克兰以及国内的标准认证要求
● 有参考刻度的内部调整及有防误操作盒盖的外部调整
● 可调旋钮的盖锁
● SPDT、DPDT 或双SPDT 输出
● 多种传感器材质可选
● 对于强腐蚀场所可选用哈氏合金，蒙乃尔材料
● 大范围可调死区型号
● 易冲洗式传感元件
● 热追踪温度型号
● 大部分的产品可快速供货
技术参数
储存温度：-65 to 160℉(-54～71℃)
环境温度：-58 to 160℉(-50 to 71℃)；36-39 型，520-525 型，540-548 型，701-705 型，15834-15839：0 to 160℉(-17 to 71℃)；820E 型，822E 型：-40 to 160℉(-40 to 71℃) 环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1% ；E121 和E122 型，漂移值小于2%
设定点重复性：温度开关型号B、C 和F：为可调范围的±1%
型号E：为可调范围的±2%
压力型号126-164，S126B-S164B，171-174，270-274，358-376，520-535，540-543，560-564，701-705，15622，15834-15839：为可调范围的±1%；型号450-559：为可调范围的±0.5%；型号36-39，183-194，483-494，544-548，565-567，612-680，15875：为可调范围的±1.5%
抗冲击：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：铝合金压铸壳体（Max.0.4%铜）；环氧树脂涂层；垫圈密封；前标为J，G，F 的开关具有内部设定点锁定功能；前标为B、H、E 的型号则带有防误操作气密铝制刻度盘盒盖；铝合金铭牌
外壳等级：外壳等级为4X。 Class I, Division 1的开关外壳等级为7；ClassII, Division 1开关外壳等级为9。IP66。
开关输出：一个或两个单刀双掷（SPDT）输出；双开关可在调整范围内进行***分别设定；除了822E这种型号，它的2号开关只可以设定在1号开关下25％范围内。开关可接成“常开型”或“常闭型”。现在可选H122P型为两个单刀双掷（SPDT）密封开关。H122P可以适用于二个SPDT全密封开关。
技术参数
型号                  可调整设定范围                          死区                         *大压力                   耐压**
Model       Adjustable Set Point Range            Deadband                  Over Range                Proof
         Low end of range on fall;                                                    Pressure*                Pressure**
                High end of range on rise
              psi          bar (unless noted)         psi                 mbar                 psi          bar          psi       bar
Buna N diaphragm and O-Ring with nickel-plated brass 1/4” NPT (female) pressure connection; Optional Viton diaphragm and O-Ring available
701  1.5 to 30        103,4 mbar to 2,1       1 to 2 68,9 mbar to 0,1 500 34,5 600 41,4
702  3 to 100         0,2 to 6,9                    1 to 4         68,9 mbar to 0,3    500         34,5        600     41,4
703  9 to 300         0,6 to 20,7                  1 to 5         68,0 mbar to 0,3    500         34,5        600     41,4
704  15 to 500       1,0 to 34,5                  2 to 8         0,1 to 0,6               1500       34,5        600     41,4
705  30 to 1000     2,1 to 68,9                  3 to 20       0,2 to 1,4               1500       34,5        600     41,4
