工作原理
工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，*终启动*上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。
性能特点
● 满足UL list 和 cUL 认证以及CE 标准
● 单点输出（SPDT 或DPDT）
● 焊接不锈钢膜片
● 水柱级低压和差压开关
● 多种可选择的传感材料可满足各种腐蚀性介质的需求
● 光洁的不锈钢卫生级别的接口
● ***宽的死区可调可满足泵类需求
常用型号：
H100-701  H100-702  H100-703  H100-704  H100-705  H100-706
H100-189  H100-190  H100-191 H100-192   H100-193   H100-194
H100-171 H100-172  H100-173    H100-174 H100-218
系列描述

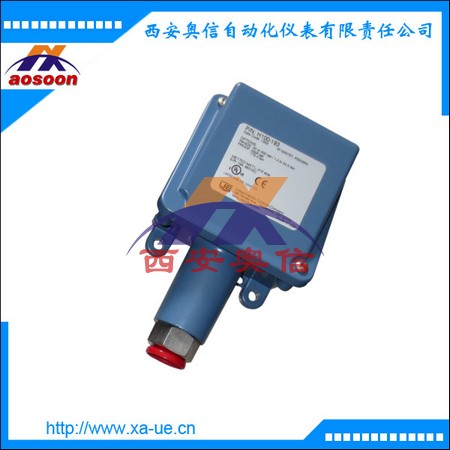

压力开关 H100型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
差压开关 H100K型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
温度开关 B100型：直插式；一个单刀双掷输出，内部可调，有参考刻度
C100型：直插式，一个单刀双掷输出，内部可调，无参考刻度
E100型：温包及毛细管式；一个单刀双掷输出，内部可调，有参考刻度
F100型：温包及毛细管式；一个单刀双掷输出，内部可调，无参考刻度
开关选项
0140 金触点，电额定值1安培，125VAC;不适用13545，13546，15623，15731-15884型；
0500 减小死区值，电额定值5安培，125/250VAC,不适用于520-535，13545，13546，15623 15731-15884型，不适用于H100K的540-548
1010 双刀双掷开关，电额定值10安培，125/250VAC，死区和*小设定值将增大；不适用于温度开关及H100K的540-548型；

型号及参数
型号           可调整设定范围                                                 死区                               *大压力             耐压**
Model   Adjustable Set Point Range                               Deadband                        Over Range         Proof
                                                                  Lower 75%                 Top 25%              Pressure*          Pressure**
                                                                  range span                 range span
                psi                   bar                   psi            bar            psi            bar        psi         bar       psi       bar
焊接316 不锈钢膜片，1/2"NPTF 压力接口，0.72"大尺寸感压孔便于清洗 （符合NACE MR-0175 标准）
190       5 to 30          0,3 to 2,1            1 to 3       0,1 to 0,2    6 max          0,4      1500     103,4   2500    172,4
191      10 to 100       0,7 to 6,9           1 to 8        0,1 to 0,6   15 max         1,0      1500     103,4   2500    172,4
192      15 to 300       1,0 to 20,7         3 to 18      0,2 to 1,2    25 max        1,7      1500     103,4   2500    172,4
193      20 to 500       1,4 to 34,5         4 to 30      0,3 to 2,1   45 max         3,1      1500     103,4   2500    172,4
194      80 to 1700     5,5 to 117,2       5 to 120    0,3 to 8,3   150 max       10,3     1500     103,4   2500    172,4
