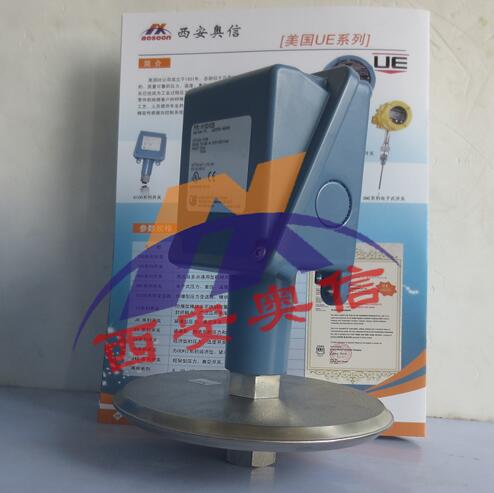

炉膛负压开关H100-532 美国UE压力开关 UE正规授权***
关于炉膛负压的理解
炉膛负压是反映炉内压力大小参数，但大家在理解负压这个概念时，常常会和炉内***压力混淆，其实两者都是反映炉内压力情况的参数，但测量基准是不一样的，得到的结果也是相反的！
压力的表示方法有两种：
 一种称***压力（也可理解为真实压力），它是以***真空为测量起点得到的压力值。另一种称为相对压力，它是以当地大气压力为测量起点得到的压力值。相对压力又分为表压力和负压值（真空值），当被测点的真实压力大于当地大气压力，此时该测量点处于正压状态，对应相对压力俗称为表压力。表压力越大，也可说明被测点的***压力（真实压力）越大；现场许多处于正压状态的压力测量值一般都是相对压力，即表压力；而当被测点的真实压力小于当地大气压力，此时该测量点处于就处于负压状态，对应相对压力为负值，其负值的***值是我们的测量值，通常称它为真空值或负压值，炉膛负压值其实也是指这一值，它和***压力不是一回事，真空值（负压值）越大，说明被测点的***压力比当地大气压小的越多！当被测点处于负压状态时，因为有了一个真空值的概念，所以比正压状态的压力表示方法理解起来要复杂一点。
炉膛正、负压保护是防止机组在运行过程中，发生异常情况，导致炉膛“内爆”、“外爆”现象，而保护锅炉安全的一个重要保护。外爆是由于炉膛内正压过大，超过锅炉水冷壁或烟风道结构强度，造成炉膛或烟风道撕裂、外鼓损坏的事故；内爆是由于炉膛负压过大，造成炉膛或烟风道被大气压力压瘪的损坏事故锅炉正压大是炉膛爆燃的前馈信号，锅炉负压大是锅炉灭火的前馈信号，因此正确判断炉膛内部的压力变化，并作出相应的、超前的保护联锁动作，使机组安全地停运，对避免造成炉膛损坏事故起着积极重要的作用。因此我们必须认真分析炉膛负压波动异常的原因，并正确、合理的设定炉膛正、负压保护定值。
·温度控制系统
性能特点
● 满足UL list 和 cUL 认证以及CE 标准
● 单点输出（SPDT 或DPDT）
● 焊接不锈钢膜片
● 水柱级低压和差压开关
● 多种可选择的传感材料可满足各种腐蚀性介质的需求
● 光洁的不锈钢卫生级别的接口
● ***宽的死区可调可满足泵类需求
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160
℉(-18 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%
设定点重复性 温度开关：为可调范围的±1%；
压力开关：15623，15731-15737，171-174，218，270-376，520-535，540-543，
700-706，560-564 型号为可调范围的±1%；190-194，183-189，483-494，544-548，
565-567，610-680，15884 型号为可调范围的±1.5%。
所有压力开关都有内部设定点锁定装置。
抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点
外壳 铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级 符合NEMA 4X 要求。
开关输出 一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”
触点电气额定值 15A，125/250/480VAC；H100-15623，15731-15737，15884，20A，125/250/480VAC；
B100-13546 和E100-13545：22A/480VAC。24-30VDC，2A 电阻，1A 电感。125VDC，
0.5A 电阻，.03A 电感。
重量 2—7 磅；（因型号而异）
电器接口 1/2"NPTF 接口；2 个7/8"直径的敲出孔
压力接口 15623，218，270-376，610-680，701-706，15731-15884 型：1/4”NPTF；171-194，
483-494，520-535，15737 型：1/2"NPTF；540-548 型：1/8"NPTF；560-564 型：2"
卫生等级连接；565-567：1.5"卫生等级连接。
温度组件 温包及毛细管：6 英尺，304 不锈钢材质；E100-13545, 10 英尺304 不锈钢.
直插式:镀镍黄铜（标准长度）；B100-13546 不锈钢；可选316L 不锈钢材质。
填充 1BS/BC 型：填充溶剂；2-8 型
温度死区 F 型：典型值为1%；
B、C、E 型：在实验室条件下，典型值为设定点范围的2%
热追踪及低温保护 自动调温器是特地为热追踪和低温防护等应用而设计的，有B100 和E100 型的开关可用于周围环境追踪。
UE机械压力开关设计选型及调试注意事项
1.UE压力开关死区（回差）对工艺选型的影响
死区是指压力开关动作值与恢复值之间的差值，国外叫死区，国内我们指的切换差，也有的人叫回差，比如需要设定低报11MPa,如果这个开关的死区是1MPa,那么当压力在12MPA开关才会复位，但是如果设计中这个压力达不到12MPA的话，那么压力开关始终处于报警状态，复不了位。所以在选择机械式压力开关的话，就得考虑死区了，尤其是在双点选择的情况下更要注意。标注的典型死区的*大及*小值是依据$线的设定中得出来的 ，如果设定在其可调范围的低端,那么死区也接近于*小值，相反，死区就会接近于标注中的*大值。另外有的型号死区是固定的，有的型号死区是可调的。电子式的压力开关都是全量程可调的，所以不需要考虑死区。
2.*大压力，耐压对开关的影响
*大压力是指开关可以连续承受的压力而不会引起设定点的漂移或损坏传感元件。耐压：传感元件可以偶尔承受的*大压力，开关不会损坏但需要重新标定设定值。
3.膜片的选择
UE传感压力元件分为膜片、波纹管、活塞三大类，膜片开关的特点为通用性好，可选择性多，综合性能强；焊接不锈钢的优点是零泄漏；波纹管特点为死区小精度高；活塞的特点为耐压高；多种感压元件使得UE压力开关在任何领域都可以被选出*适用的。
4.温度对压力开关选型的影响
我们在选型的时候，有的工况中比如炉膛温度1000℃，但是没有哪种压力开关可以耐到1000℃，在现场安装的时候，可考虑加附件虹吸管(灌状)，达到降温的目的。所以一般选型时不考虑温度。
5.调试方式
压力开关一般分为内部可调和外部可调两种，内部可调可以减少误操作的风险，但是它操作不方便，隔爆区域无法现场调试，外部可调操作方便，隔爆区域可现场调试，但是一般选型空间小，常用型号不可选，价格偏贵。
