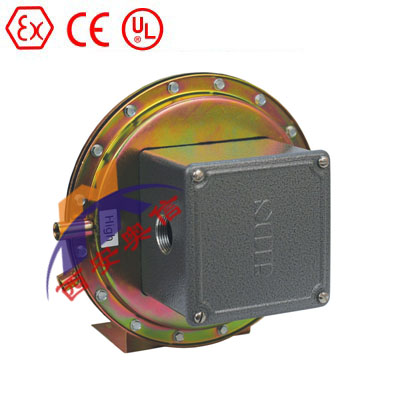

 107AL-K12-P1-FOA 美国SOR微差压开关
工作原理
压差开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
SOR五种类型开关介绍
1.压力开关：
可提供普通压力开关、真空开关、电器单元密闭型开关、双设定点开关及可调切换差式开关。
承受*大工作压力： 700bar
标准产品承受温度： 204 ° C （如有更高的温度要求可以加附件冷凝圈）
压力设定点可调范围：压力开关 1.5mbar~480bar ；真空开关 100 mbar~-5.5 bar
2.差压开关：
可提供适应不同介质、不同进口压力范围、不同压差范围的多种系列差压开关
承受*大工作压力： 210bar
承受*大差压： 210bar
标准产品承受温度： 204 ° C （如有更高的温度要求可以加附件冷凝圈）
压差设定点可调范围： 0mmwc~175bar
3.流量开关：
适用介质*小比重： 0.40
产品承受*高温度： 121°C
产品承受*高压力： 102 bar
可测*高 / 低流量： 230GPM /20 GPM
以上所有种类的开关均可提供通用型、全天候型、防爆型开关外壳； NPT 螺纹连接方式；适应不同应用场合的开关单元 ；适应不同化学介质的多种金属材质。
4. 液位开关：
产品可分为浮球式和沉桶式两大类
适用介质*小比重： 0.37
标准产品承受温度： -54 °C~343 °C（采用不锈钢、陶瓷开关单元或者加延长冷凝杆可达到 538 °C）
标准产品承受温压等级： 155bar@38°C 128bar@232°C （浮球式标准产品）248bar@38 ° C 233bar@232 ° C （沉桶式标准产品）
5.温度开关：
以压力开关结构形式为基础，在引压口处加装温包、毛细管等温度感应元件
承受被测介质温度： 590 ° C
承受*大工作压力： 158bar
温度设定点可调范围： -45 ° C~540 ° C
 型号                       可调范围(mm wc)    回差(mm wc)      电气参数
107AL-N12-P1-FOA   0-305                        6.4               10A 250VAC
107AL-N40-P1-FOA   125-1000                 7.5               10A 250VAC
107AL-K12-P1-FOA   0-305                       7.5               15A 250VAC
107AL-K40-P1-FOA   125-1000                 9.0                5A   30VDC
107防爆差压开关
 型号                         开关类型     可调范围(mm wc)  回差(mm wc)
107EL-EF12-P1-FOA   SPDT          0-305                  7.5
107EL-EG12-P1-FOA   DPDT         0-305                  13
107EL-EF40-P1-FOA   SPDT         125-1000             15
107EL-EG40-P1-FOA   DPDT        125-1000              20
107AL-K12-P1-F0A 107AL-K40-P1-F0A 107AL-N12-P1-F0A 107AL-N40-P1-F0A
107AL-K12-P1-F1A 107AL-K40-P1-F1A 107AL-N12-P1-F1A 107AL-N40-P1-F1A
107AL-N12-P1-FOA   0-305
107AL-N40-P1-FOA   125-1000
107AL-K12-P1-FOA   0-305
107AL-K40-P1-FOA   125-1000
107防爆差压开关
107EL-EF12-P1-FOA   SPDT    0-305
107EL-EG12-P1-FOA   DPDT    0-305
107EL-EF40-P1-FOA   SPDT    125-1000
107EL-EG40-P1-FOA   DPDT    125-1000
