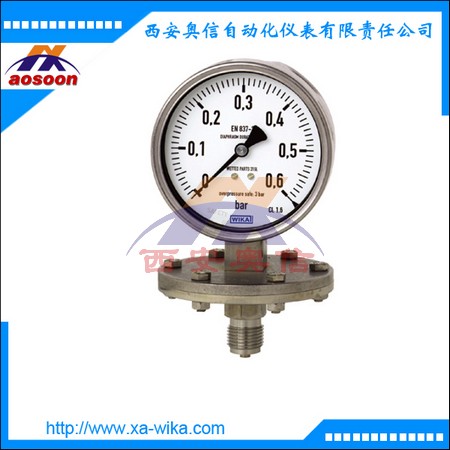

德国wika威卡隔膜压力表432.50.100 德国威卡压力表

隔膜压力表的应用
适用于过压安全要求较高的测量点
带可充液外壳，可用于高动态压力负载或振动的应用场合（433.50型）
适用于侵蚀性、高粘度或受***的气体和液体介质以及侵蚀性环境
过程工业：化工、石化、发电站、采矿、沿海和离岸平台、***技术、机械制造和一般设备建造
隔膜压力表的功能特性
全不锈钢结构
高过压安全
过程连接螺纹或敞开式法兰
多种特殊材料可选
量程：0 … 1.6 kPa
隔膜压力表的描述
设计
该隔膜压力表设计符合EN 837-3标准
标准尺寸 (mm)100和160
准确度等级1.6
量程
0 ... 1.6 kPa至0 ... 25 kPa（法兰Ø为160 mm）
0 ... 40 kPa至0 ... 2.5 MPa（法兰Ø为100 mm）
或所有其他同等负压量程或正压和负压联程
压力限值
稳定性：满量程值
波动性：0.9 x满量程值
过压安全
5 x满量程值，不过*大为4 MPa
允许温度
环境温度：-20 … +60℃
介质温度：*大为+100℃
储存温度：-40 … +70℃（量程≤6 kPa时：-20 … +70℃）
温度影响
当隔膜压力表的测量系统的温度在参考温度 (+20℃) 附近波动时，*大变化为量程的±0.8 %/10 K
防护等级
该隔膜压力表的防护等级为IP 54，符合EN 60529 / lEC 529标准（带充液433.50型防护等级为IP 65）
详细参数
Diaphragm Pressure Gauges, Process Industry
Model: 432.50
Specifications according to data sheet: PM 04.03
Case: stainless steel
Bezel ring: stainless steel
Movement: stainless steel
Measuring system: stainless steel
Case filling: without
Case: with pressure blowout disk
Nominal size: 100 mm
Scale range: 0...60 kPa
2nd Scale or Special Scale: 2nd scale kPa
Process connection: DN25 PN40, EN 1092-1 form B
Diaphragm Material: Inconel 718 (2.4668)
Lower Body Material: Stainless-Steel
Pointer: standard pointer
Permissible medium temperature: -20 ... +100 °C (-4 ... +212 °F)
Accuracy class: class 1.6
Overpressure safety: 5 x Full scale value, max 40 bar
Case material: Stainless steel 1.4301
Case surface: bare
Ingress protection: Standard
Sealing of pressure chamber: FPM
Window: laminated safety glass
Thread protection: with flange-protection
Customer execution: BASF design
Origin of wetted parts: Origin of wetted parts from the European Union, Switzerland or the USA
Pressure Gauge Standard: International (standard Europe)
color for 2.scale (inside): red RAL 3020
Manufacturer logo: *WIKA*
